100T waterkraan in zware industrie tweedehands apparatuur

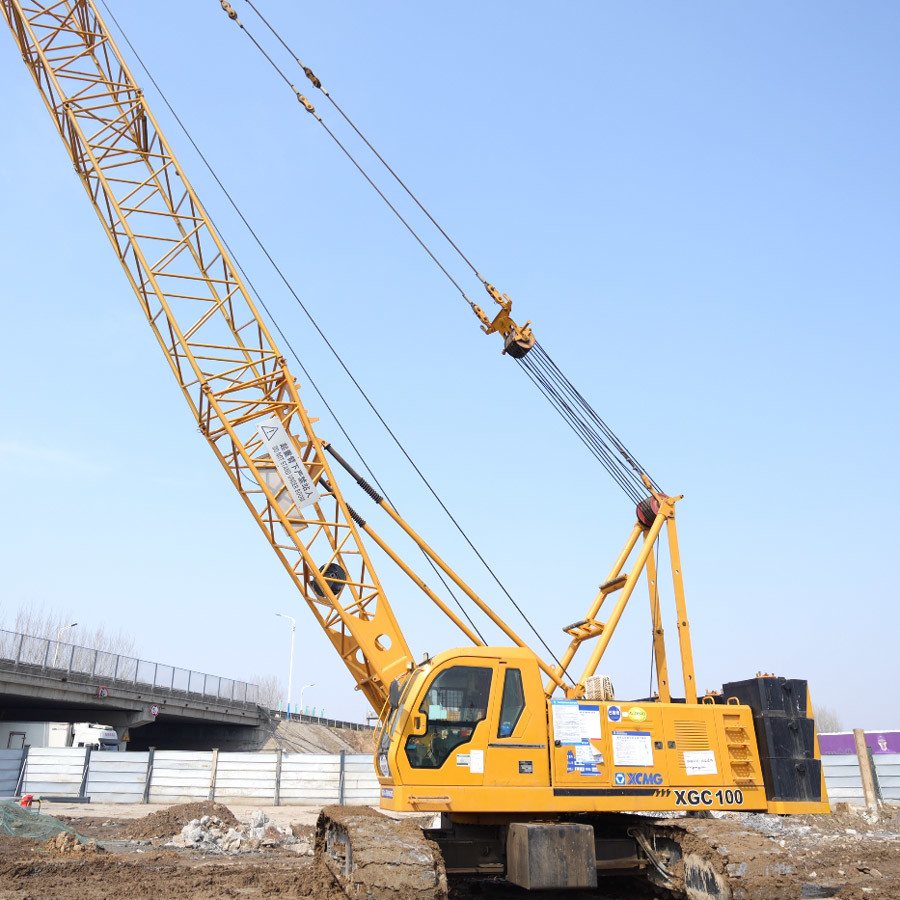

100T kruipkraan gebruikt in zware industrie, tweedehands apparatuur

Technische specificaties van de XGC100A kruipkraan

Modellen van kruipkraan: XGC100A
Maximaal nominale hefvermogen: 100 t/4 m
Maximaal nominaal hefmoment: 425 t.m.
De langste combinatie van hoofdboomwerkomstandigheden: 61 m
De langste combinatie van een enkele katrolen aan het eind van de hoofdboom: katrolen 61 m+een enkele katrolen aan het eind van de arm 1,1 m
De langste combinatie van vaste werkomstandigheden: boom 52 m + vaste jib 19 m
Maximaal transportgewicht per stuk: 24,1 t
Maximale transportbreedte per stuk: 3,4 m
Maximale transporthoogte per stuk: 3,04 m

Productonderdeel en systeembeschrijving

De onderkant

Elektrisch systeem

Het elektrische systeem omvat voornamelijk de volgende onderdelen: motorbesturing, bewakingsinstrumenten, hulpmiddelen, hydraulische besturing, koppellimiet en veiligheidsbewaking, enz.

De samenstelling van het elektrisch systeem: conventionele elektrische installatie en PLC-bewakingssysteem.

Het conventionele elektrische systeem gebruikt een 24 V parallel circuit en de bedrading van de elektrische apparatuur gebruikt een enkeldraadsysteem met negatieve aarding.,cabine airconditioning en audio, verlichting (lichten), ruitenwissers, enz.

Het PLC-bewakingssysteem omvat de besturing van de hoofd- en hulpwielen, de rotatie, de verandering van de amplitude van de hoofdarm en andere acties en de controle van de motorstatus.Alle acties nemen vloeibare proportioneel beheertechnologie aan, en de PLC-logische besturing via CAN-busbustechnologie kan effectief zorgen voor de realisatie van verschillende functies van de gastheer en volledig het mensengerichte ontwerpconcept weerspiegelen.

Motorsysteem

Standaardmodel: Shanghai Diesel SC9DF270.4G4

Nominaal vermogen: 199 kW/1900 tpm

Maximaal koppel/maximaal koppeltoerental: 1250N ·m/1400 tpm

Type: in-line, vier-tak, supercharged, intercooled

De capaciteit van de tank: 400 liter.

Tegenwicht

Het totale gewicht is 34 ton, geïnstalleerd achter de draaitafel en verbonden met de draaitafel door middel van een speldas.

De gewichtssamenstelling is als volgt: 1×7t tegenwichtbak, 6×3,5t linker- en rechter tegenwichtblokken, 2×3t centraal tegenwichtblok.

Lifthoekconfiguratie

Er zijn 4 soorten haakjes beschikbaar en de klant kan flexibel kiezen naargelang zijn behoeften.
